　　产品参数说明
　　结构特点： PNJ、PNJB型泵系单级单吸离心式衬胶泵，可输送各类不含有尖角的固体颗粒、有腐蚀性的矿浆。具有使用寿命长，结构简单、运行可靠等优点。
　　型号意义：如6PNJB
　　6：出口直径为6英寸（150mm）
　　P：杂质泵
　　N：泥浆
　　J：橡胶
　　B：第二次改进
　　产品说明
　　衬胶泵特点：PNJ、PNJB、PNJF型泵系单级单吸离心式衬胶泵，可输送各类不含有尖角的固体颗粒的矿浆。输送矿浆最大浓度不超过65%（重量计），温度不得超过60℃。两种泵结构型式相同，但材质不同，PNJF型泵专用于输送有腐蚀性矿浆。
　　衬胶泵材质：根据用途不同，PNJ、PNJB、PNJF型泵的泵轴分别用优质碳素钢、镍铬钢制成，护套分别为耐磨橡胶、耐磨耐酸橡胶与钢板合制而成，叶轮为铸钢制骨架（25PN、25PNJF型泵为铸铁制骨架）分别外衬耐磨橡胶、耐磨耐酸、橡胶制成。
　　密封形式：PNJ、PNJF型泵有填料和付叶轮两种不同的密封结构（25PNJ、25PNJF型泵只有付叶轮密封结构）。密封结构一般按填料密封供货。若选用付叶轮密封，订货时必须说明。
　　2PNJB、2PNJFB的排出口可按45°间隔旋转不同方向。4PNJFB的排出口在270°范围内可按45°间隔旋转不同方向。6PNJB、6PNJFB的排出口在270°范围内可按30°间隔旋转不同方向。25PNJ、25PNJF的排出口可按90°间隔旋转不同方向，在没有特殊说明的情况下，供货一律为垂直向上出口。泵的旋转方向，从传动方向看为逆时针旋转。
　　产品参数表

型号	配带功率P（KW）	流量Q(m³/h)	扬程H(m)	转速n(r/min)	最高效率η%	汽蚀余量NPSH(m)	重量（kg)
25PNJ	Y100L2-4 3KW	12	14	1480	38	1.2	127
	Y100L2-4 3KW	15	13		40	1.3	127
	Y100L2-4 3KW	18	22		40	1.4	127
2PNJB	Y160M-4 11KW	27	21	1480	33	1.32	400
	Y160M-4 11KW	40	19		39	1.32	400
	Y160M-4 11KW	50	17		40	1.32	400
2PNJB	Y180M-4 18.5KW	27	40	1480	33	1.35	400
	Y180M-4 18.5KW	40	38		39	135	400
	Y180M-4 18.5KW	50	36		40	1.35	400
4PNJB	Y200L-4 30KW	80	30.5	1480	46	2.95	460
	Y200L-4 30KW	110	28.5		55	2.95	460
	Y200L-4 30KW	136	28		61	2.95	460
4PNJB	Y250M-4 55KW	95	43	1480	46	1.92	460
	Y250M-4 55KW	130	41		55	1.92	460
	Y250M-4 55KW	160	40		61	1.92	460
6PNJB	Y315S-6 75KW	250	38	980	58	2.59	1070
	Y315S-6 75KW	300	37		60	2.59	1070
	Y315S-6 75KW	400	33		62	2.59	1070

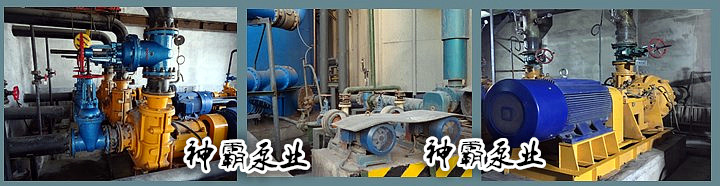

　　衬胶渣浆泵在行业中的应用：
